Especificaciones clave decodificadas:
1. Función de paso de banda corto (SBP):
· Esto define la acción central del filtro. Un filtro "Short BandPass" está diseñado para transmitir una banda específica de longitudes de onda más cortas y bloquear longitudes de onda más largas. En este caso, transmite luz a 980 nm y alrededor de ellos, pero rechaza fuertemente la luz en longitudes de onda más largas (por ejemplo, >1000 nm), lo cual es crucial para eliminar el ruido y la radiación de calor.
2. Longitud de onda central (CWL) a 980 nm:
· Esta es la longitud de onda principal a la que está diseñado el filtro. La longitud de onda de 980 nm es un estándar industrial crítico, más comúnmente asociado con el bombeo de amplificadores de fibra dopada con erbio (EDFA) en telecomunicaciones. También se utiliza en diversas aplicaciones médicas, industriales y de detección.

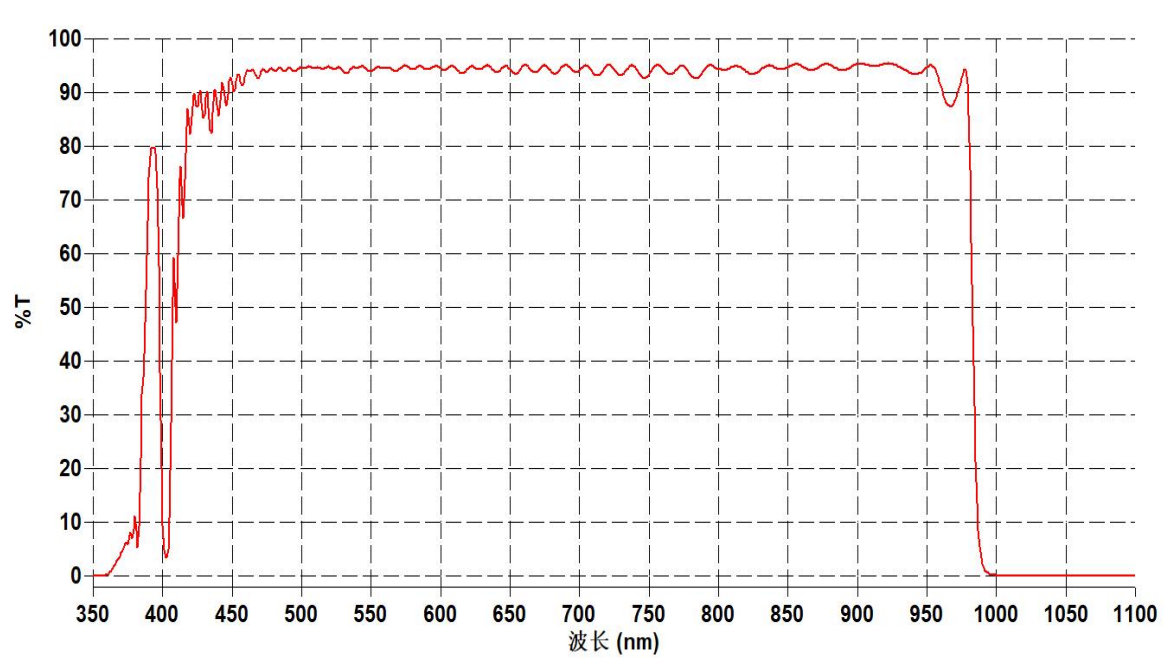

3. Alta transmitancia >92%:
· Esto especifica la eficiencia del filtro en su longitud de onda objetivo. Una transmitancia de >92 % significa que más del 92 % de la luz láser incidente de 980 nm pasa a través del filtro. Esta alta transmisión es vital para maximizar el rendimiento del sistema y la intensidad de la señal, minimizando la pérdida de energía en aplicaciones de alta precisión como el bombeo láser.
4. Sustrato de vidrio filtrante:
· El término "vidrio filtrante" indica que el sustrato suele estar hecho de un tipo específico de vidrio coloreado que absorbe inherentemente ciertas longitudes de onda. Este vidrio proporciona una base sólida para bloquear la luz fuera de banda. Luego, este sustrato se recubre con capas de película delgada de precisión que afinan la nitidez del borde de corte y mejoran la transmisión dentro de banda hasta el alto valor del 92%. Esta combinación ofrece una excelente durabilidad y estabilidad ambiental.
Rendimiento de bloqueo típico: aunque no se indica explícitamente en el nombre, un filtro de este tipo normalmente ofrece un bloqueo de alta densidad óptica (OD) en las bandas de rechazo. Una especificación común sería:
· OD4+ (Bloqueo >99,99%) para longitudes de onda significativamente más largas que 980 nm (por ejemplo, 1000-1700 nm+). Esto evita que cualquier radiación IR residual interfiera con la señal.
Aplicación principal: La aplicación principal y más crítica para este filtro exacto es:
· Telecomunicaciones:
· Aislamiento láser de bomba EDFA: este es el caso de uso emblemático. En las redes de fibra óptica, se utilizan láseres de bomba de 980 nm para amplificar la señal de datos de 1550 nm. Este filtro se coloca en el sistema para transmitir la luz de la bomba de 980 nm con una pérdida mínima (<8%) mientras bloquea completamente la señal amplificada de 1550 nm y otras luces IR para que no viajen hacia atrás y dañen el sensible diodo láser de la bomba. Esto protege el láser y garantiza un funcionamiento estable del amplificador.
Otras aplicaciones:
· Sistemas láser: Para purificar un rayo láser de 980 nm filtrando emisiones espontáneas no deseadas en otras longitudes de onda.
· Espectroscopia: Aislamiento de la línea de 980nm en instrumentos analíticos.
· Sistemas médicos y de detección: se utilizan en equipos que utilizan diodos de 980 nm para la interacción de tejido específico, lo que garantiza que solo se entregue la longitud de onda deseada.

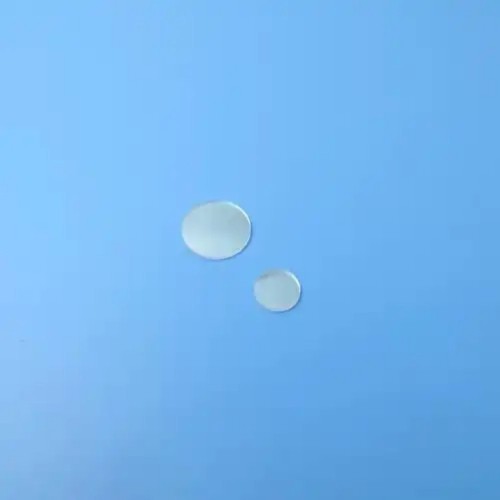

Resumen: En esencia, el filtro de vidrio de paso de banda corto de 980 nm de transmitancia del 92 % es un componente de alto rendimiento fundamental para los sistemas que funcionan en esta importante longitud de onda. Ofrece:
· Alta eficiencia: Maximiza la transmisión de luz de 980 nm (>92%).
· Control espectral preciso: actúa como una barrera nítida, transmitiendo la luz de la bomba de 980 nm mientras bloquea longitudes de onda IR más largas y potencialmente dañinas (como 1550 nm).
· Protección de diodos láser: Su función principal es proteger los costosos láseres de bombeo en equipos de telecomunicaciones, lo que lo convierte en un componente indispensable en la infraestructura de las redes modernas de fibra óptica.
Haian Subei Optical Glass Factory se especializa en la fabricación y el procesamiento de precisión de una amplia gama de componentes ópticos. Sus capacidades incluyen la producción de vidrio de filtro de color óptico, la aplicación de recubrimientos avanzados para crear vidrio de filtro de recubrimiento y la elaboración de prismas ópticos y lentes ensamblados precisos. También trabajan con materiales como ventanas de vidrio transparente y láminas acrílicas/PMMA, y fabrican productos esenciales como espejos ópticos y varios filtros para cámaras.
